25/03/2025 “Đo độ sạch” là thuật ngữ riêng của tác giả, chính xác công nghệ này có tên gọi trong tiếng Anh là “Ionic contamination test”, cách hoạt động là dùng một thiết bị đếm lượng muối còn sót lại trên PCB sau khi đã rửa ở nêu trong bài rửa PCB để xác định mức độ sạch của PCB.
Muối ở đây là NaCl, đơn vị đo đếm là μ gram/in2 trong một khoảng thời gian qui định theo yêu cầu thường là trên 5 phút.
Nguyên lý hoạt động như mô tả trong hình bên dưới trên nguyên tắc là cho PCB cần đo độ sạch nằm trong dòng chảy của chất lỏng, được một máy bơm đẩy qua một thiết bị đếm ion rồi qui đổi và cộng dồn ghi lại, máy này còn có một hệ thống bơm khác đẩy chất lỏng qua một bộ phận lọc và khử Ion để đảm bảo độ tinh khiết ban đầu, qua đó làm cơ sở đo đạc
Với nguyên lý đo này thì chất lỏng này được pha với tỉ lệ 75% IPA (99,9) và 25% nước DI
Bạn đọc nếu biết có phương pháp nào khác vui lòng bổ sung cho tác giả để cùng nhau mở rộng kiến thức.
Hệ thống đo kiểm độ sạch PCB sau khi rửa

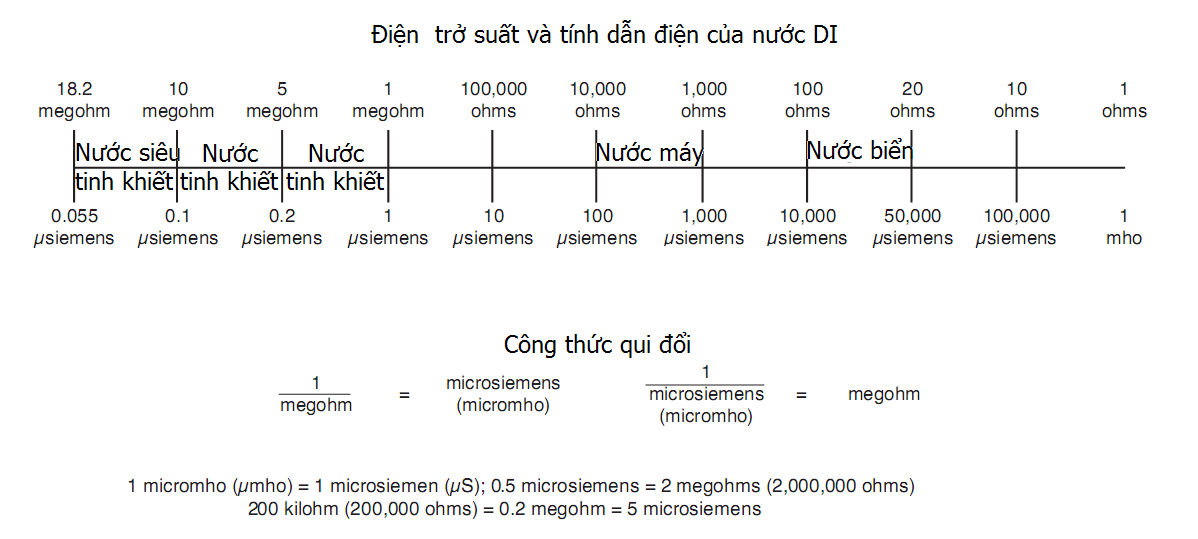

Thang điện trở suất và tính dẫn điện của nước DI
