Đây là bài “Các quy trình hàn trong lắp ráp điện tử”, với cách tiếp cận Back to Basic, nhằm giúp chúng ta hiểu rõ bản chất công nghệ hàn, vai trò của mối hàn trong mạch điện tử, cũng như những thay đổi quan trọng của quy trình hàn trong bối cảnh hiện đại, đặc biệt là xu hướng hàn không chì và hàn có khí bảo vệ.

1. Khái niệm hàn và phân biệt hàn cơ khí – hàn điện tử

Trước hết, về mặt tổng quát, hàn là một quá trình công nghệ dùng để nối các chi tiết thành liên kết không tháo rời, thông qua việc đưa vùng nối vào trạng thái nóng chảy bằng nhiệt, áp lực, hoặc kết hợp cả hai.

Trong hàn cơ khí (welding), vật liệu hàn thường có nhiệt độ nóng chảy tương đương với vật liệu cơ bản.

Ngược lại, trong hàn điện tử (soldering) – lĩnh vực chúng ta quan tâm trong lắp ráp PCB – chất hàn có nhiệt độ nóng chảy thấp hơn rất nhiều so với linh kiện và bảng mạch. Mục tiêu không phải là tạo liên kết cơ học bền chắc, mà là liên kết điện ổn định, tin cậy.

2. Vai trò của mối hàn trong mạch điện tử

Về mặt lý thuyết thiết kế mạch, các kết nối điện được giả định là lý tưởng, không có trở, cảm hay dung kháng ký sinh.

Tuy nhiên, trong thực tế:

• Mỗi mối hàn luôn tạo ra ít nhất một điện trở ký sinh

• Nếu mối hàn quá lớn hoặc dư chất hàn, có thể sinh tụ ký sinh

• Điều này ảnh hưởng trực tiếp đến độ tin cậy và hiệu suất mạch

Vì vậy, nguyên tắc cốt lõi là:

Mối hàn hoàn hảo là mối hàn tạo ra giá trị ký sinh nhỏ nhất.

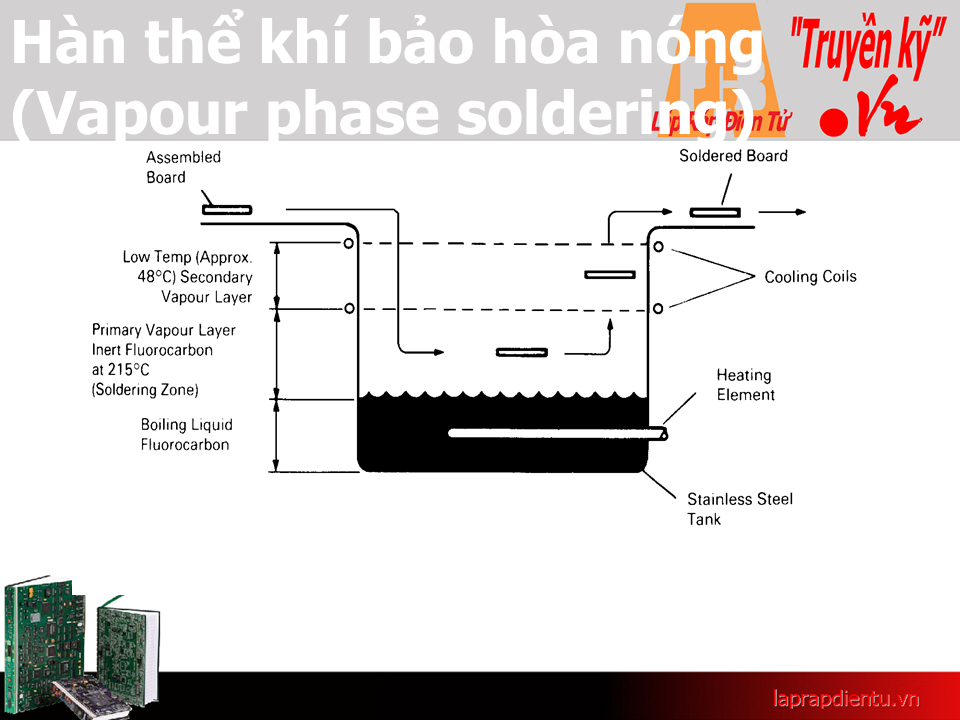

3. Tổng thể các công nghệ hàn trong lắp ráp điện tử

Trong sản xuất điện tử hiện nay, hai nhóm quy trình chính là:

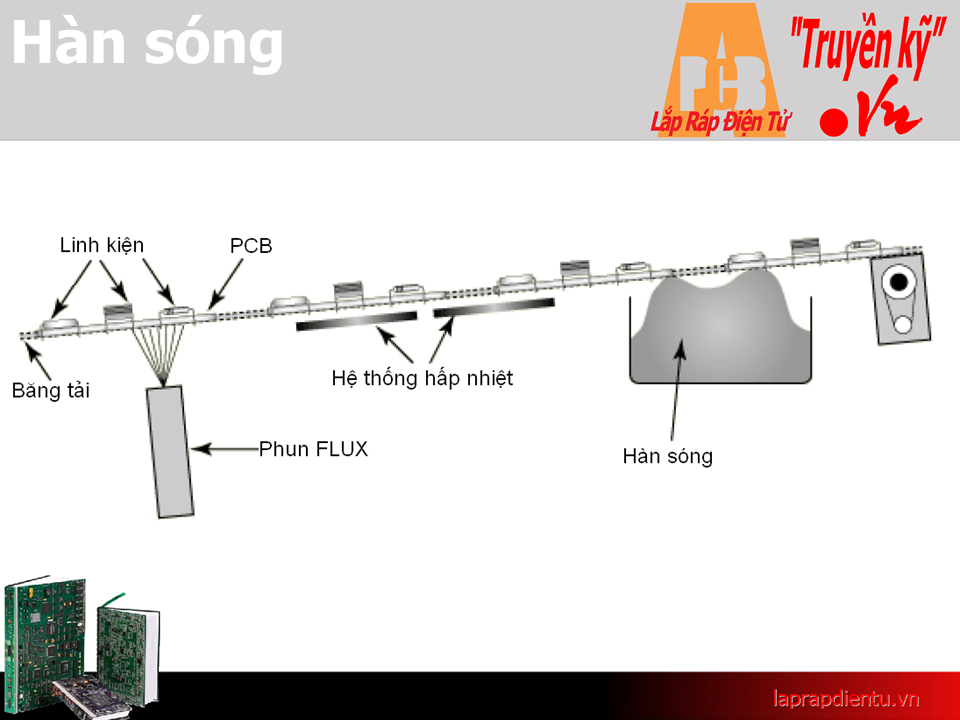

3.1 Hàn sóng (Wave Soldering)

• Chủ yếu dùng cho linh kiện xuyên lỗ

• PCB đi qua các công đoạn: tẩm flux → gia nhiệt → tiếp xúc sóng hàn

• Chất lượng mối hàn được đánh giá qua hình dạng miệng phễu ở mặt trên PCB

• Nhược điểm: linh kiện chịu sốc nhiệt lớn, khó kiểm soát với sản phẩm mật độ cao

Do đó, hàn sóng đang dần bị thay thế trong sản xuất SMT hiện đại.

3.2 Hàn buồng nhiệt – Reflow Soldering

• Sử dụng kem hàn (bột hàn + flux)

• Linh kiện được giữ cố định nhờ độ dính kem hàn

• Khi PCB đi qua lò reflow:

  • Flux hoạt hóa

  • Dung môi bay hơi

  • Bột hàn nóng chảy tạo mối nối

Reflow cho phép:

• Kiểm soát nhiệt độ chính xác

• Phù hợp với SMT, linh kiện kích thước nhỏ

• Áp dụng cho công nghệ hiện đại mật độ cao

4. Xu hướng thu nhỏ và thách thức quy trình hàn

Xu hướng miniaturization đặt ra nhiều yêu cầu khắt khe:

• Độ rộng đường mạch < 50 µm

• Độ đồng phẳng chân IC < 40 µm

• Độ dày kem hàn < 100 µm

• Kiểm soát biểu đồ nhiệt để tránh:

  • Nứt tụ gốm

  • Hư hỏng vỏ plastic

  • Vượt ngưỡng Glass Transition Temperature (Tg)

Điều này cho thấy quy trình hàn không còn đơn giản, mà là một hệ thống tương tác phức tạp.

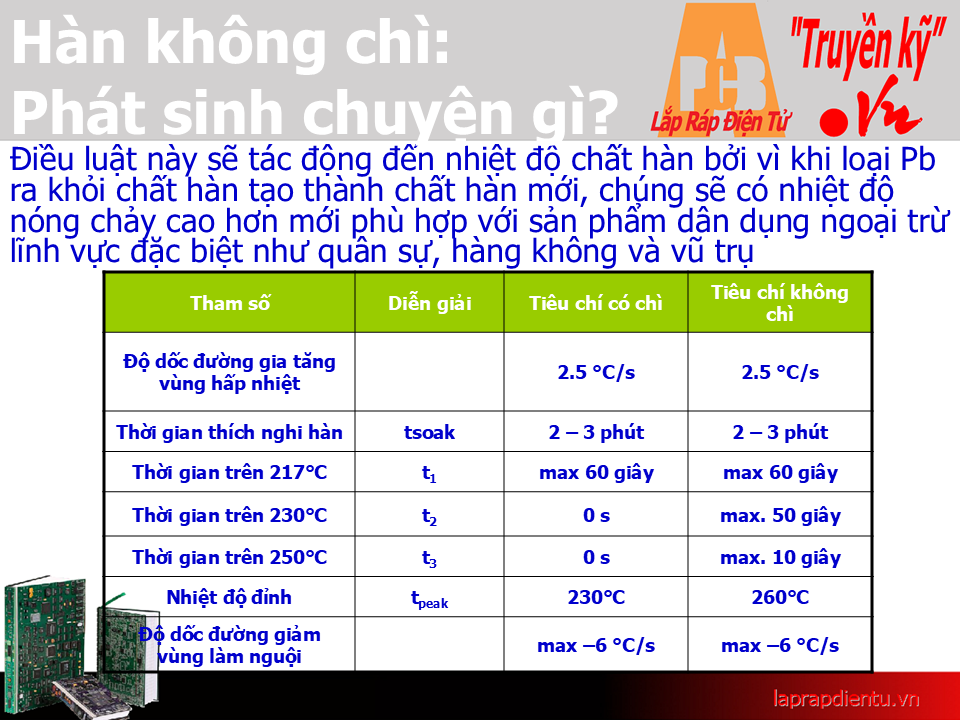

5. Hàn không chì và các yêu cầu môi trường

Từ năm 2006, theo chỉ thị RoHS và WEEE của EU, chì (Pb) và các chất độc hại khác bị hạn chế nghiêm ngặt.

Hệ quả:

• Chất hàn không chì có nhiệt độ nóng chảy cao hơn

• Tăng nguy cơ oxy hóa

• Flux mới chứa phụ gia halogen/halide, cần được kiểm soát chặt

• Quy trình nhiệt phải được thiết kế lại hoàn toàn

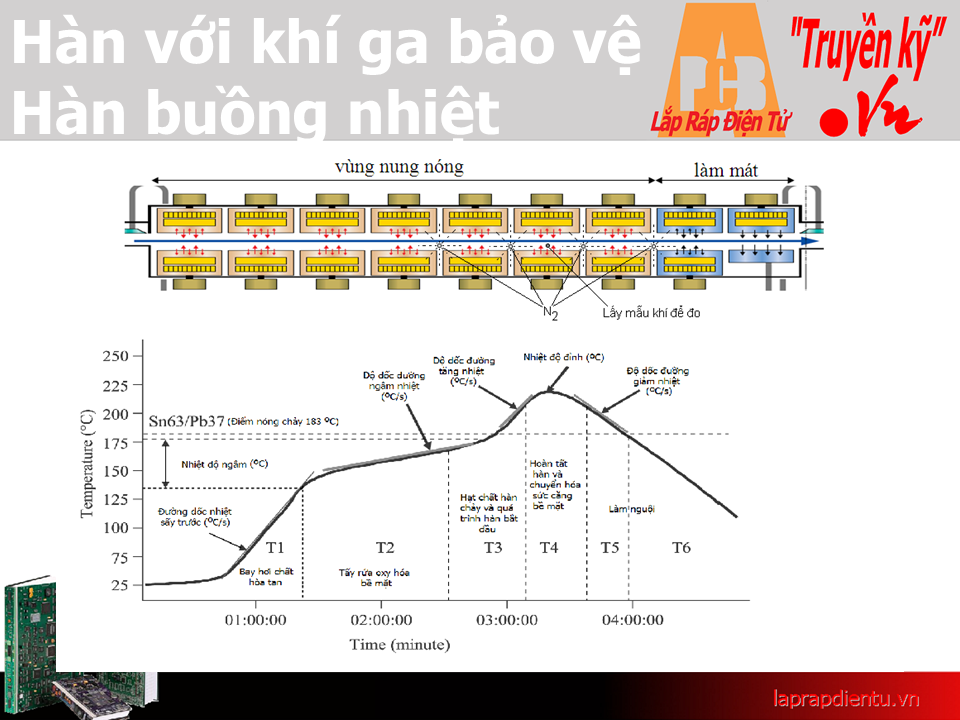

6. Hàn với khí bảo vệ – vai trò của N₂

Trong suốt quá trình hàn (kéo dài 5–6 phút), oxy hóa xảy ra rất mạnh, đặc biệt với LFS.

Giải pháp là sử dụng khí trơ N₂ để:

• Đuổi O₂ ra khỏi vùng hàn

• Giảm oxy hóa

• Tăng độ bóng và độ bền mối hàn

Mức độ hiệu quả được đo bằng O₂ ppm:

• Hàn sóng toàn bộ quy trình với N₂: < 50 ppm

• Reflow hiện đại với N₂: < 10 ppm

7. Nguyên tắc làm tràn khí trơ và “gói kín” vùng hàn

Do lò hàn là buồng hở, cần:

• Cấp N₂ áp suất cao (>50 PSI)

• Màn chắn khí ở cửa vào/ra

• Vách ngăn mềm

• Gioăng chống rò khí cho trục quay

Việc kiểm soát rò rỉ khí là quá trình dài và phức tạp, ảnh hưởng trực tiếp đến chất lượng mối hàn.

8. Kết luận

Tóm lại:

• Hàn là công đoạn cốt lõi trong lắp ráp điện tử

• Xu hướng thu nhỏ và hàn không chì làm quy trình ngày càng phức tạp

• Kiểm soát nhiệt, vật liệu và môi trường hàn quyết định độ tin cậy PCBA

• Hiểu “Back to Basic” giúp kỹ sư:

  • Thiết kế tốt hơn

  • Kiểm soát quy trình hiệu quả

  • Giảm lỗi và tăng tuổi thọ sản phẩm
